多機能・高速化が年々進展する工作機械・産業機械の板金カバー摺動部のシール性能向上のために開発されたワイパー『リップシール』は、摺動面に対する追従性が際立って良く、かき取り効果にすぐれます。
●卓越したシール性能
板金摺動面に多少の曲面があっても確実にフィットし、わずかな切粉も逃がしません。またクーラントなどの漏れもなく、伝導・電装部を保護します。
●長期間安定したシール性
従来、ゴム板をカットして装着されていたため、リップ部のめくれや接触面の不均一による漏れが生じていました。リップシールはこの点を大幅に改善。画期的なシール効果で、長期間安定したシール性を発揮します。
●すぐれた耐油性・耐摩耗性
耐油性・耐摩耗性にすぐれた合成ゴムを採用。ゴムリップ面は長期間、板金摺動面に対してつねに均一な押付状態を保持します。
 |
 |
 |
| LP-25（LP-10） | LP-22ST〈穴加工例〉 | LP-21SS（LP-16SS）〈穴加工例〉 |
タイプ |
断面形状 (LP-10) (LP-25) |
断面形状 (LP-22ST) (LP-22ST-1200) |
断面形状 (LP-16SS) (LP-16SS-1200) (LP-21SS) (LP-21SS-1200) |
LP |
 |
 |
 |
■寸法表
タイプ |
品番 |
全長(mm) ※1 |
W(mm) |
B(mm) |
L(mm) |
T(mm) |
P(mm) |
推奨押付け代 （mm） |
LP |
LP-10 | 300 |
12.2 |
3.8 |
8.2 |
2 |
5 |
1 |
| LP-25 | 700 |
31.5 |
7.7 |
25 |
2 |
10 |
2 |
|
| LP-22ST | 600 |
28.5 |
11.3 |
18.5 |
3 |
13 |
3 |
|
| LP-22ST-1200 | 1,200 |
28.5 |
11.3 |
18.5 |
3 |
13 |
3 |
|
| LP-16SS | 700 |
27 |
16.4 |
13.5 |
3 |
20 |
3 |
|
| LP-16SS-1200 | 1,200 |
27 |
16.4 |
13.5 |
3 |
20 |
3 |
|
| LP-21SS | 700 |
32 |
16.4 |
17.5 |
3 |
20 |
3 |
|
| LP-21SS-1200 | 1,200 |
32 |
16.4 |
17.5 |
3 |
20 |
3 |
※鋼板製補強板の表面は、黒染処理をしています。
※製品の仕様は改良などにより予告なしに変更することがあります。

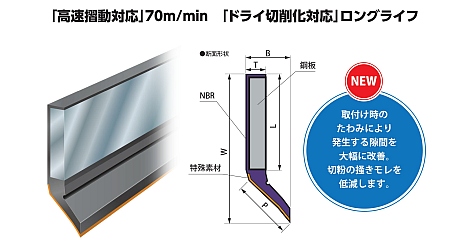

高速摺動対応型リップシール GW-LPV1
■特長
タイプ |
断面形状(GW-LPV1) |
GW |
 |
■寸法表
タイプ |
品番 |
全長(mm) |
W(mm) |
B(mm) |
L(mm) |
T(mm) |
P(mm) |
推奨押付け代 （mm） |
GW |
GW-LPV1 |
1000 |
30 |
9.5 |
18 |
3 |
14.2 |
3 |
※2. 製品の仕様は改良などにより予告なしに変更することがあります。
※各種リップシールも取り扱っています。
