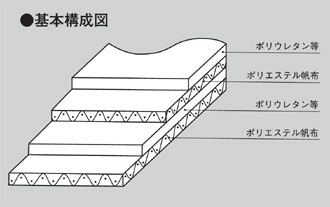

■構造図
■特長

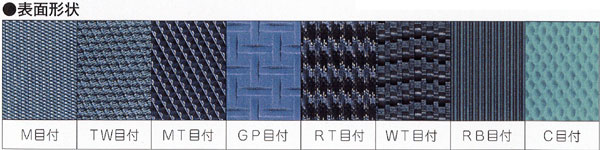

NLG™は、ポリエステル帆布とポリウレタン、PVC、合成ゴム、シリコンなどのカバー材との組み合わせと表面目付形状の選択により、搬送物や用途、環境に応じた選定が行えます。

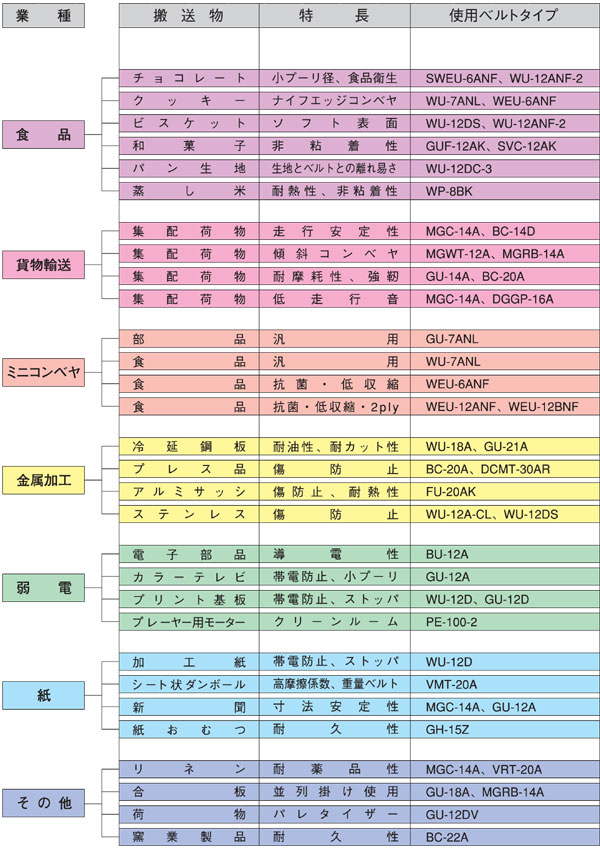

■特性一覧表 ※製品の仕様は、改良などにより予告なしに変更することがあります。
WEXUシリーズ
ベルト洗浄によく使われる次亜塩素酸ナトリウムの耐性を持ち、耐湿熱性、抗菌・防カビ・耳ほつれ防止性能、物理的収縮防止、耐油性を兼ね備えた、マルチな食品搬送用高機能ベルトです。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| WEXU-7ANS | 1.0 |
0.8 |
耐湿熱抗菌防カビ
ポリウレタン |
梨地 | 白 | 帆布 | 15 |
25 |
R2 |
1000 |
-20~+100
(連続使用の場合 ：-20~80℃) |
| WEXU-14ANS | 1.6 |
2.3 |
耐湿熱抗菌防カビ
ポリウレタン |
梨地 |
白 |
帆布 |
25 |
40 |
R5 |
1000 |
|
| SWEXU-16B-G | 1.6 |
3 |
耐湿熱抗菌防カビ
ポリウレタン |
鏡面 |
白 |
鏡面 |
70 |
100 |
- |
1500 |
|
LBEUシリーズ
ベルト洗浄によく使われる次亜塩素酸ナトリウムに対し耐性を持ち、耐湿熱性、抗菌・防カビ・耳ほつれ防止性能を持つ、マルチな食品搬送用 ブルーベルトです。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| LBEU-6ANF | 0.75 |
0.5 |
耐湿熱抗菌防カビ
ポリウレタン |
梨地 |
青 |
帆布 |
15 |
20 |
- |
1500 |
-30~+100
(連続使用の場合 ：-20~80℃) |
| LBEU-12ANF-2 | 1.3 |
2 |
耐湿熱抗菌防カビ
ポリウレタン |
梨地 |
青 |
帆布 |
20 |
40 |
R5 |
1500 |
|
| LBEU-12BNF | 1.6 |
1 |
耐湿熱抗菌防カビ
ポリウレタン |
鏡面 |
青 |
梨地 |
25 |
50 |
- |
1500 |
|
| LBEUTW-6ANF-2 | 1.2 |
0.5 |
耐湿熱抗菌防カビ
ポリウレタン |
TW目付 |
青 |
帆布 |
15 |
- |
R2 |
1500 |
|
| LBEUC-12CNF | 2.0 |
1 |
耐湿熱抗菌防カビ
ポリウレタン |
C布目付 |
青 |
C布目付 |
25 |
50 |
- |
1500 |
|
WEU・GEUシリーズ
耐湿熱・抗菌防カビ・耳ほつれ防止性能を持ち、食品直のりから包装機まで、使用範囲は幅広く、安心してご使用していただける仕様です。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| WEU-6ANF | 0.75 |
0.5 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
帆布 |
15 |
20 |
R2 |
1500 |
-30~+100
(連続使用の場合 ：-20～80℃) |
| WEU-12ANF | 1.4 |
1 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
帆布 |
20 |
40 |
R5 |
1500 |
|
| WEU-12ANF-2 | 1.3 |
2 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
帆布 |
20 |
40 |
R5 |
1500 |
|
| WEU-12BNF | 1.6 |
1 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
平滑 |
25 |
50 |
- |
1500 |
|
| WEU-12CNF | 1.7 |
1 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
C布目付 |
25 |
50 |
- |
1500 |
|
| SWEU-6ANF | 0.7 |
0.6 |
耐湿熱抗菌防カビ ポリウレタン |
鏡面 |
白 |
帆布 |
15 |
20 |
R2 |
1500 |
|
| SWEU-12ANF | 1.3 |
2 |
耐湿熱抗菌防カビ ポリウレタン |
鏡面 |
白 |
帆布 |
20 |
40 |
R5 |
1500 |
|
| GEU-12ANF | 1.3 |
2 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
緑 |
帆布 |
20 |
40 |
R5 |
1500 |
|
| GEUTW-6ANF | 1.2 |
0.5 |
耐湿熱抗菌防カビ ポリウレタン |
TW目付 |
黄緑 |
帆布 |
15 |
20 |
R2 |
1500 |
|
| GEUC-12CNF | 2.0 |
1 |
耐湿熱抗菌防カビ ポリウレタン |
C目付 |
黄緑 |
C目付 |
25 |
50 |
- |
1500 |
|
WEUTトラフ仕様ベルト
WEUTシリーズは幅方向への柔軟性を有しており、トラフ形状への沿いやすく設計されています。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| WEUT-12ANF-2 | 1.6 |
2 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
帆布 |
20 |
40 |
R5 |
1300 |
(連続使用の場合 ：-20~80℃) |
| WEUT-12BNF-2 | 2.0 |
2 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
梨地 |
25 |
50 |
- |
1300 |
|
| WEUT-12CNF-2 | 2.0 |
2 |
耐湿熱抗菌防カビ ポリウレタン |
梨地 |
白 |
C目付 |
25 |
50 |
- |
1300 |
|
非粘着特性ベルト
ベルト表面材がシリコン、フッ素樹脂など非粘着特性のベルトを多数品揃えしています。それ以外でも帆布表面や目付など表面形状で搬送物によっては非粘着の剥離性能が発揮できます。【食品】魚のすり身などの練り物やもち、もち米、パン生地、米菓蒸練工程の生地などの粘着性食品や、すし、おにぎりなど、ベルトから剥がれにくいもので、搬送物の残留を抑制する必要のある食品搬送には、ベルト表面材に離型性が要求されます。【一般】紙おむつなどサニタリーの製造工程では、搬送物の製造化過程に接着剤が使われ、それがベルト表面に付着しにくい性能が要求されます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| WGF-4B-G | 0.8 |
1.5 |
フッ素樹脂 |
平滑 |
白 |
帆布 |
70 |
- |
- |
1400 |
-20~+80 |
| LBEUF-12B-G | 1.75 |
2 |
PTFEシート |
平滑 |
灰 |
平滑 |
50 |
70 |
- |
1000 |
-20~+80 |
| GUF-6AK | 0.8 |
0.6 |
PTFEシート |
平滑 |
灰 |
帆布 |
30 |
50 |
- |
1000 |
|
| GUF-12AK | 1.3 |
2 |
PTFEシート |
平滑 |
灰 |
帆布 |
50 |
70 |
- |
1000 |
|
| GUF-12A-G | 1.5 |
2 |
PTFEシート |
平滑 |
灰 |
帆布 |
50 |
60 |
- |
1000 |
|
| WEUS-12D-G | 1.2 |
2 |
ポリエステル (シリコン含浸） |
帆布 |
白 |
帆布 |
20 |
50 |
- |
1400 |
|
| WUS-12D-G | 1.2 |
2 |
ポリエステル (シリコン含浸） |
帆布 |
白 |
帆布 |
30 |
40 |
- |
1400 |
|
| WU-12DC-3 | 1.7 |
2 |
綿+ポリエステル帆布 |
帆布 |
白 |
帆布 |
- |
40 |
1000 |
||
| WEUK-12A-G | 1.3 |
1.5 |
ポリウレタン |
絹目付 |
白 |
帆布 |
15 |
40 |
1400 |
||
| SVC-12AK | 1.8 |
2 |
シリコン |
平滑 |
白 |
帆布 |
- |
50 (ﾅﾅﾒｽﾃｯﾌﾟ継手) |
- |
3000 |
-10~+80 |
| SU-12A | 1.2 |
2 |
シリコーンゴム |
平滑 |
透明 |
帆布 |
20 |
- |
R5 |
1000 |
-20~+40 |
高硬度ポリウレタン仕様
ベルト表面が高硬度ポリウレタンの為、摩擦係数が低く、耐摩耗性に優れます。アキュームコンベヤやベルト表面にスクレーパーなどが接するなど適度の滑り性と表面耐摩耗性が必要な場合などに使用されます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| GUH-6A | 0.7 |
0.6 |
高硬度ポリウレタン |
梨地 |
緑 |
帆布 |
20 |
30 |
0.3~0.4 |
1500 |
-20~+80 |
| GUH-12A | 1.3 |
2 |
高硬度ポリウレタン |
梨地 |
緑 |
帆布 |
30 |
50 |
0.3~0.4 |
1500 |
|
| GUH-18A | 1.9 |
3 |
高硬度ポリウレタン |
梨地 |
緑 |
帆布 |
80 |
100 |
0.3~0.4 |
1500 |
|
| WUH-6ANF | 0.75 |
0.5 |
高硬度ポリウレタン |
梨地 |
白 |
帆布 |
20 |
30 |
0.3~0.4 |
1500 |
|
| WUH-12ANF | 1.3 |
2 |
高硬度ポリウレタン |
梨地 |
白 |
帆布 |
20 |
40 |
0.3~0.4 |
1500 |
|
耐熱仕様
SI-6A、12A(150℃)、WP-8BK(120℃）は電子部品、ゴム成型、食品工程で耐熱性が必要な用途に最適です。FU-20AKの使用環境温度範囲は‐20～＋80℃ですが表面に耐熱フェルトを使用しているため、200℃の搬送物でも使用可能。フェルトの特性から搬送物を傷つけにくい特徴を併せ持ちアルミ製造工程、ストレッチャーラインに最適です。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| SI-6A | 0.6 |
0.6 |
シリコン |
平滑 |
白 |
帆布 |
15 |
- |
0.9~1.0 |
960 |
-20~+150 |
| SI-12A | 1.2 |
2 |
シリコン |
平滑 |
白 |
帆布 |
30 |
- |
0.9~1.0 |
960 |
|
| WP-8BK | 1.7 |
1.5 |
ポリエステル |
梨地 |
白 |
梨地 |
- |
70(融着) 100 |
0.3~0.4 |
1500 |
-20~+120 |
| FU-20AK | 4.5 |
3.5 |
耐熱フェルト |
フェルト |
乳白 |
帆布 |
- |
150 (ﾅﾅﾒｽﾃｯﾌﾟ継手) |
0.2~0.3 |
950 |
-20~+80 |
高帯電防止仕様
NLGは一部のタイプを除き心体帆布に静電気の帯電を防ぐ加工を施しています。特に高帯電防止仕様のベルトは紙類のベルトへの引っ付きや、集塵を嫌う用途でまた電子部品、プリント基板、電気製品などの搬送においてスパーク防止などに用いられます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
使用温度 範囲 |
表面樹脂体積 固有抵抗値 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
表面 |
|||||
| WU-12DG | 1.1 |
2 |
導電糸入り ポリエステル |
帆布 |
白 |
帆布 |
- |
40 |
0.2~0.3 |
-20~+80 |
- |
| BU-6A | 0.7 |
0.6 |
導電性 ポリウレタン |
梨地 |
黒 |
帆布 |
30 |
30 |
0.3~0.4 |
- |
|
| BU-12A | 1.3 |
2 |
導電性 ポリウレタン |
梨地 |
黒 |
帆布 |
50 |
50 |
0.3~0.4 |
10^4~10^5 Ω・cm |
|
| BU-12B | 1.5 |
2 |
導電性 ポリウレタン |
梨地 |
黒 |
梨地 |
50 |
50 |
0.3~0.4 |
10^4~10^5 Ω・cm |
|
| BU-01SCA | 0.65 |
0.75 |
導電性 ポリウレタン |
布目付 |
黒 |
帆布※ |
10 |
- |
0.3~0.4 |
-20~+40 |
表面樹脂： 10^4 Ω・cm以下 裏面帆布： 10^-1 Ω・cm以下 |
傾斜搬送
表面材のグリップ力と形状パターンの組み合わせ、搬送物の形状、重量、傾斜角度によりベルトを選定します。
タイプ※ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
||||
形状 |
形状/色 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
表面 |
||||||
| VRT-20A |
|
6.0 |
3 |
PVC |
RT目付 |
緑 |
帆布 |
60 |
100 (ｽﾃｯﾌﾟ継手) |
1.0以上 |
2000 |
-5~+70 |
| MGWT-12A |
|
4.2 |
2 |
PVC |
WT目付 |
緑 |
帆布 |
50 |
70 (ｽﾃｯﾌﾟ継手) |
1.0以上 |
2000 |
|
| GYLD-12AK |
|
2.2 |
2 |
PVC |
LD目付 |
灰 |
帆布 |
30 |
50 |
1.0以上 |
2000 |
|
| DGGP-16A |
|
2.8 |
2 |
PVC |
GP目付 |
緑 |
帆布 |
50 |
80 |
1.0以上 |
2000 |
|
| VNP-12A |
|
2.7 |
2 |
PVC |
NP目付 |
緑 |
帆布 |
30 |
50 |
0.9~1.0 |
2000 |
|
| GUTW-12A |
|
1.8 |
2 |
ポリウレタン |
TW目付 |
緑 |
帆布 |
30 |
50 |
0.4~0.5 |
1500 |
-20~+80 |
| GUTW-12A-G |
|
2.1 |
2 |
ポリウレタン |
TW目付 |
緑 |
帆布 |
40 |
50 |
0.5~0.6 |
1500 |
|
| GUHTW-12A |
|
1.9 |
2 |
高硬度 ポリウレタン |
TW目付 |
緑 |
帆布 |
60 |
60 |
0.3~0.4 |
1500 |
|
| GUSTW-19AK |
|
2.0 |
3 |
低硬度 ポリウレタン |
TW目付 |
緑 |
帆布 |
30 |
60 |
0.7~0.8 |
1500 |
|
| GSTW-20 |
|
2.0 |
3 |
合成ゴム |
TW目付 |
緑 |
帆布 |
- |
50 |
1.0以上 |
960 |
-10~+60 |
| GUTW-24A-G |
|
3.1 |
3 |
ポリウレタン |
TW目付 |
緑 |
帆布 |
70 |
100 |
0.5~0.6 |
1500 |
-20~+80 |
| GRT-24AK |
|
7.7 |
3 |
天然ゴム |
RT目付 |
茶 |
帆布 |
- |
80 (ｸﾘｯﾊﾟﾚｰｼﾝｸﾞ) |
1.0以上 |
1800 |
|
| GUSRB-7ANL |
|
1.6 |
0.6 |
低硬度 ポリウレタン |
縦溝目付 |
緑 |
帆布 |
30 |
40 |
1.0以上 |
1500 |
|
| GUSRB-14ANL |
|
2.1 |
2 |
低硬度 ポリウレタン |
縦溝目付 |
緑 |
帆布 |
40 |
60 |
1.0以上 |
1500 |
|
※写真と実物の色は多少異なります。
低騒音仕様
帆布の織り形状や材質によって、一般タイプよりベルト走行音が約3dB騒音レベルが低下します。物流などの高速搬送ラインに適します。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| GUSRB-7ANL | 1.6 |
0.6 |
低硬度ポリウレタン |
縦溝目付 |
緑 |
帆布 |
30 |
40 |
1.0以上 |
1500 |
-20~+80 |
| GUSRB-14ANL | 2.1 |
2 |
低硬度ポリウレタン |
縦溝目付 |
緑 |
帆布 |
40 |
60 |
1.0以上 |
1500 |
|
| MGRB-14A | 2.7 |
2 |
PVC |
縦溝目付 |
緑 |
帆布 |
50 |
80 |
1.0以上 |
2000 |
-5~+70 |
| MGC-14A | 2.1 |
2 |
PVC |
鏡面 |
緑 |
帆布 |
30 |
50 |
0.7~0.8 |
3000 |
|
| BC-14D | 1.8 |
2 |
ポリエステル |
帆布 |
緑 |
帆布 |
- |
50 |
0.2~0.25 |
3000 |
|
| GYGP-14A | 2.3 |
2 |
PVC |
GP目付 |
灰 | 帆布 |
50 |
80 |
0.7~0.8 |
2000 |
|
クリンコンベヤ
低発塵のベルト材質で、クリンルーム内クラス１００での環境で使用可能(PE-100-3を除く)です。弾性に富み、テンション機構なしで使用可能です。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| P-0 | 0.8 |
1.2 |
ポリエステル |
梨地 |
白 |
平滑 |
15 |
20 |
0.3~0.4 |
280 |
-10~+60 |
| PE-100 | 0.5 |
1.8 |
ポリエステル |
梨地 |
灰 |
平滑 |
- |
40 |
0.2~0.3 |
150 |
-10~+40 |
| PE-100-2 | 0.6 |
0.8 |
ポリエステル |
梨地 |
白 |
平滑 |
15 |
20 |
0.3~0.4 |
150 |
|
| PE-100-3 | 0.55 |
0.7 |
ポリエステル |
梨地 |
白 |
平滑 |
15 |
- |
0.3~0.4 |
150 |
|
搬送物傷防止（DSタイプ）
アキュームコンベヤなどベルトと搬送物に速度差が出ると擦れにより搬送物に擦れ傷を生じる場合があります。DSタイプは表面帆布は通常の帆布と比べ、きめ細やかで搬送物に傷をつけにくい特殊帆布仕様を採用しています。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| WU-12DS | 1.0 |
2 |
特殊ポリエステル |
帆布 |
白 |
帆布 |
- |
40 |
0.2~0.3 |
1500 |
-20~+80 |
| GU-12DS | 1.0 |
2 |
特殊ポリエステル |
帆布 |
緑 |
帆布 |
- |
40 |
0.2~0.3 |
1500 |
|
| WUE-18DS | 2.7 |
2 |
特殊ポリエステル |
帆布 |
緑 |
帆布 |
100 |
100 |
0.2~0.3 |
1500 |
|
帆布タイプ（Dタイプ）
帆布の特性から低摩擦係数、滑り性、耐摩耗性、剥がれやすさなどを生かして食品用途からアキューム、マージコンベヤ、フイルムから鋼板、金属板、建材ボード類など搬送物に合わせ選定できる品揃えをしています。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
使用温度 範囲 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
||||||
| WU-7DFT | 0.8 |
0.6 |
高横剛性ポリエステル |
帆布 |
白 |
帆布 |
15 |
25 |
0.2~0.3 |
1500 |
-20~+80 |
| WU-12D | 1.1 |
2 |
ポリエステル |
帆布 |
白 |
帆布 |
40 |
40 |
0.2~0.3 |
1500 |
|
| WU-4D-G | 0.45 |
1 |
ポリエステル |
帆布 |
白 |
帆布 |
15(R2) |
- |
0.2~0.3 |
2000 |
|
| WU-8D-G | 1.0 |
2 |
ポリエステル |
帆布 |
白 |
帆布 |
15 |
40 |
0.2~0.3 |
2000 |
|
| GU-12D | 1.1 |
2 |
ポリエステル |
帆布 |
緑 |
帆布 |
- |
40 |
0.2~0.3 |
1500 |
|
| GU-12D-G | 1.25 |
2 |
ポリエステル |
帆布 |
緑 |
帆布 |
20 |
40 |
0.2~0.3 |
2000 |
|
| GU-12DV | 1.2 |
2 |
特殊ポリエステル |
帆布 |
緑 |
帆布 |
- |
40 |
0.2~0.3 |
1800 |
|
| WU-12DN | 1.6 |
2 |
特殊ポリアミド |
帆布 |
青 |
帆布 |
- |
50 |
0.2~0.3 |
1000 |
|
| KC | 1.4 |
1.5 |
ポリアミド |
帆布 |
青 |
帆布 |
- |
50 |
0.2~0.3 |
1000 |
|
| GU-16D-G | 1.4 |
3 |
ポリエステル |
帆布 |
緑 |
帆布 |
50 |
60 |
0.3~0.4 |
2000 |
|
| WU-16D-G | 1.4 |
3 |
ポリエステル |
帆布 |
白 |
帆布 |
30 |
60 |
0.2~0.3 |
2000 |
|
| WU-18D | 1.7 |
3 |
ポリエステル |
帆布 |
白 |
帆布 |
- |
70 |
0.2~0.3 |
1500 |
|
| WU-19DK | 1.35 |
4 |
ポリエステル |
帆布 |
白 |
帆布 |
- |
40 |
0.2~0.3 |
1500 |
|
| WU-24D | 2.4 |
3 |
ポリエステル |
帆布 |
白 |
帆布 |
- |
100 |
0.2~0.3 |
3000 |
-10~+80 |
食品一般
食品一般に使用される食品衛生法適合の白色のベルトです。表面形状につや消しの梨地タイプとつや消しされていない平滑タイプがあり表面の摩擦係数や風合いに違いがあります、搬送物により使い分けます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
摩擦係数 (表面) |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
|||||||
| WU-6A | 0.7 |
0.6 |
ポリウレタン |
梨地 |
白 |
帆布 |
15 |
20 |
R2 |
1500 |
-20~+80 |
0.4~0.5 |
| WU-7ANL | 0.9 |
0.6 |
ポリウレタン |
梨地 |
白 |
帆布 |
15 |
20 |
R2 |
1500 |
0.4~0.5 |
|
| WU-8A-G | 1.2 |
2 |
ポリウレタン |
平滑 |
白 |
帆布 |
15 |
40 |
- |
2000 |
0.5~0.6 |
|
| WU-12ANF-2 | 1.3 |
2 |
ポリウレタン |
梨地 |
白 |
帆布 |
20 |
40 |
R5 |
1500 |
0.4~0.5 |
|
| WU-12A-G | 1.4 |
2 |
ポリウレタン |
平滑 |
白 |
帆布 |
20 |
40 |
- |
2000 |
0.5~0.6 |
|
| WU-16A-G | 1.5 |
3 |
ポリウレタン |
平滑 |
白 |
帆布 |
30 |
60 |
- |
2000 |
0.5~0.6 |
|
| WU-12C | 1.6 |
2 |
ポリウレタン |
梨地 |
白 |
C目付 |
25 |
50 |
- |
1500 |
0.4~0.5 |
|
一般コンベヤ
一般的なコンベヤに使用される緑色のベルトです。表面形状につや消しの梨地タイプとつや消しされていない平滑タイプ、軽い目付タイプ、PVC材質の鏡面タイプがあり表面の摩擦係数、風合いに違いがあり、搬送物により使い分けます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
ナイフ エッジ |
標準製作 最大幅 |
使用温度 範囲 |
摩擦係数 (表面) |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
|||||||
| GU-6A | 0.7 |
0.6 |
ポリウレタン |
梨地 |
緑 |
帆布 |
15 |
20 |
R2 |
1500 |
-20~+80 |
0.4~0.5 |
| GU-7ANL | 0.9 |
0.6 |
ポリウレタン |
梨地 |
緑 |
帆布 |
15 |
20 |
R2 |
1500 |
0.4~0.5 |
|
| GU-9A | 1.1 |
1.5 |
ポリウレタン |
梨地 |
緑 |
帆布 |
20 |
40 |
R5 |
1000 |
0.4~0.5 |
|
| GU-12A | 1.3 |
2 |
ポリウレタン |
梨地 |
緑 |
帆布 |
20 |
40 |
R5 |
1500 |
0.4~0.5 |
|
| GU-12A-G | 1.4 |
2 |
ポリウレタン |
平滑 |
緑 |
帆布 |
20 |
40 |
- |
2000 |
0.5~0.6 |
|
| GU-14A | 1.7 |
2 |
ポリウレタン |
梨地 |
緑 |
帆布 |
20 |
40 |
R5 |
3000 |
-10~+80 |
0.5~0.6 |
| GUM-7ANL | 1.15 |
0.6 |
ポリウレタン |
M目付 |
緑 |
帆布 |
15 |
20 |
R2 |
1500 |
-20~+80 |
0.4~0.5 |
| GUM-9A | 1.2 |
1.5 |
ポリウレタン |
M目付 |
緑 |
帆布 |
20 |
40 |
R5 |
1000 |
0.4~0.5 |
|
| BC-7A | 1 |
0.6 |
PVC |
鏡面 |
緑 |
帆布 |
20 |
30 |
- |
1000 |
-5~+70 |
0.7~0.8 |
| VC-12A | 1.6 |
2 |
PVC |
鏡面 |
緑 |
帆布 |
30 |
50 |
- |
1500 |
0.6~0.7 |
|
| CC-12ALS | 1.6 |
2 |
PVC |
鏡面 |
白 |
帆布 |
30 |
50 |
- |
1500 |
0.6~0.7 |
|
一般重量物コンベヤベルト
鋼板や建材ボード、合板、段ボールなど、重量がある搬送物で 耐カット性、耐摩耗性、クッション性などが求められる場合、広幅で使用されるなど剛性の高いコンベヤベルトです。張力が高いベルトで、厚みが厚く、心体プライ数が複数なので安全値に余裕を持たせて使う用途に適しています。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
心体 プライ数 |
標準製作 |
使用温度 範囲 |
摩擦係数 (表面) |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
|||||||
| GU-16A-G | 1.5 |
3 |
ポリウレタン |
平滑 |
緑 |
帆布 |
30 |
70 |
2 |
2000 |
-20~+80 |
0.5~0.6 |
| GU-18A | 1.9 |
3 |
ポリウレタン |
梨地 |
緑 |
帆布 |
40 |
80 |
3 |
1500 |
0.4~0.5 |
|
| WU-18A | 1.9 |
3 |
ポリウレタン |
梨地 |
白 |
帆布 |
40 |
80 |
3 |
1500 |
0.4~0.5 |
|
| WU-18A-G | 2.1 |
3 |
ポリウレタン |
平滑 |
白 |
帆布 |
60 |
70 |
3 |
2000 |
0.5~0.6 |
|
| GU-20AK | 3.1 |
3.5 |
ポリウレタン |
梨地 |
緑 |
帆布 |
50 |
100 (ｽﾃｯﾌﾟ 継手) |
2 |
1000 |
0.4~0.5 |
|
| GU-21A | 2.5 |
3 |
ポリウレタン |
梨地 |
緑 |
帆布 |
60 |
120 |
3 |
3000 |
-10~+80 |
0.5~0.6 |
| GU-24A-G | 2.3 |
4 |
ポリウレタン |
平滑 |
緑 |
帆布 |
70 |
100 |
3 |
2000 |
-20~+80 |
0.5~0.6 |
| WU-24A | 2.5 |
4 |
ポリウレタン |
梨地 |
白 |
帆布 |
80 |
150 |
4 |
1500 |
0.4~0.5 |
|
| GUC-24AK | 2.8 |
4 |
ポリウレタン |
C目付 |
緑 |
帆布 |
80 |
150 |
4 |
1800 |
-20~+80 |
0.4~0.5 |
| BC-20A | 2.8 |
3 |
PVC |
平滑 |
緑 |
帆布 |
50 |
80 |
2 |
3000 |
-5~+70 |
0.7~0.8 |
| BC-22A | 3.8 |
3 |
PVC |
平滑 |
緑 |
帆布 |
60 |
100 |
2 |
3000 |
0.7~0.8 |
|
| BC-30AOR-3 | 4.9 |
4.5 |
耐油性PVC |
平滑 |
緑 |
帆布 |
100 |
150 |
3 |
2000 |
0.7~0.8 |
|
| VMT-20A | 2.7 |
3 |
PVC |
MT目付 |
緑 |
帆布 |
50 |
80 |
2 |
3000 |
0.6~0.7 |
|
| DCMT-30AR | 5.1 |
4.5 |
PVC |
MT目付 |
緑 |
帆布 |
100 |
150 |
3 |
※1) 2000 |
0.6~0.7 |
|
| CC-20AK | 2.8 |
3 |
PVC |
鏡面 |
白 |
帆布 |
50 |
80 |
2 |
※1) 2000 |
0.7~0.8 |
|
| EC-20CK | 4.4 |
3 |
PVC |
鏡面 |
白 |
SQPR目付 |
100 |
80 |
2 |
3000 |
0.7~0.8 |
|
| GH-15Z | 1.6 |
3 |
合成ゴム |
目付 |
青 |
帆布 |
- |
30 |
2 |
960 |
-20~+60 |
0.6~0.7 |
| GH-20Z | 2.1 |
3 |
合成ゴム |
目付 |
青 |
帆布 |
- |
40 |
2 |
960 |
0.6~0.7 |
|
| GH-30Z | 3.0 |
7.5 |
合成ゴム |
目付 |
青 |
帆布 |
- |
100 |
3 |
960 |
0.6~0.7 |
|
| LBEF-12DK | 5.5 |
5 |
ポリエステル |
不織布 |
青 |
不織布 |
- |
100 |
1 |
1600 |
-20~+80 |
0.3~0.4 |
その他
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小プーリ径 [mm] |
摩擦係数(表面) |
標準製作 最大幅 |
使用温度 範囲 |
用途 |
|||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
スカイパ 継手 |
|||||||
| GHS-15H-2 | 2.3 |
3 |
シリコーン |
平滑 |
白 |
帆布 |
- |
60 |
約0.7 |
500 |
-20~+60 |
衛生用品専用 |
| GU-3AK | 0.6 |
0.3 |
ポリウレタン |
梨地 |
緑 |
帆布 |
15 |
20 |
0.4~0.5 |
1000 |
-20~+80 |
スカートベルト |
一般物流ベルト
物流配送センター、自動倉庫など物流機器に使用されるベルトです。直線水平搬送部には、汎用タイプのベルトが使われます。高速化にともないベルトの走行音を抑えるために、裏面帆布に低騒音帆布を用いたベルトもラインナップされています。傾斜部にはベルト表面形状が縦溝、ラフトップなどグリップ力の高いタイプが用いられます。またマージコンベヤなどベルト表面に滑り性が求められる場合は表面帆布タイプが使用されます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小 プーリ径 [mm] |
摩擦係数 (表面) |
標準製作 最大幅 |
用途 |
||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
||||||
| GU-14A | 1.7 |
2 |
ポリウレタン |
梨地 |
緑 |
帆布 |
20 |
0.5~0.6 |
3000 |
水平搬送部 |
| GU-16A-G | 1.5 |
3 |
ポリウレタン |
平滑 |
緑 |
帆布 |
30 |
0.5~0.6 |
2000 |
|
| MGC-14A | 2.1 |
2 |
PVC |
鏡面 |
緑 |
低騒音 帆布 |
30 |
0.7~0.8 |
3000 |
|
| NSL9209A | 1.7 |
3 |
ポリウレタン |
平滑 |
灰 |
帆布 |
30 |
0.5~0.6 |
2000 |
空港 |
| GUSRB-14ANL | 2.1 |
2 |
低硬度 ポリウレタン |
縦溝目付 |
緑 |
低騒音 帆布 |
40 |
1.0以上 |
1500 |
傾斜 |
| MGRB-14A | 2.7 |
2 |
PVC |
縦溝目付 |
緑 |
低騒音 帆布 |
50 |
1.0以上 |
2000 |
|
| MGWT-12A | 4.2 |
2 |
PVC |
WT目付 |
緑 |
帆布 |
50 |
1.0以上 |
2000 |
|
| VRT-20A | 6.0 |
3 |
PVC |
ラフトップ 目付 |
緑 |
帆布 |
60 |
1.0以上 |
2000 |
|
| DGGP-16A | 2.8 |
2 |
PVC |
GP目付 |
緑 |
低騒音 帆布 |
60 |
1.0以上 |
2000 |
|
| GU-16D-G | 1.4 |
3 |
ポリエステル帆布 |
帆布 |
緑 |
帆布 |
50 |
0.3~0.4 |
2000 |
アキュームコンベヤ マージコンベヤ |
| GU-12DS | 1.0 |
2 |
特殊ポリエステル帆布 |
帆布 |
緑 |
帆布 |
40※ |
0.2~0.3 |
1500 |
|
| WU-24D | 2.4 |
3 |
ポリエステル帆布 |
帆布 |
白 |
帆布 |
100※ |
0.2~0.3 |
3000 |
|
| BC-14D | 1.8 |
3 |
ポリエステル帆布 |
帆布 |
緑 |
低騒音 帆布 |
50 |
0.3~0.4 |
3000 |
|
| GU-12DV | 1.2 |
2 |
特殊ポリエステル帆布 |
帆布 |
緑 |
帆布 |
40※ |
0.2~0.3 |
1800 |
ダイバー式 ベルトソーター |
ベルトオンローラーベルト（ポリスプリント、エラスティックタイプ）
MDR(Ｍotorized Drive Roller)を使用した機長の短いコントベヤユニットです。ユニットをいくつかつなげて用いるため、テンション機構のスペースがなく、ベルトを軸間固定で利用するため、伸縮性のあるエラスティックタイプのベルトが使用されます。ベルト表面には要求に応じて、摩擦力が高いもの、搬送物を傷つけにくい材質が求められます。
タイプ |
総厚 [mm] |
標準伸張 安定時張力 [N/mm幅] |
表面 |
裏面 |
最小 プーリ径 [mm] |
摩擦係数 (表面/裏面) |
標準製作 最大幅 |
用途、特長 |
||
材質 |
形状 |
色 |
形状 |
フィンガ 継手 |
||||||
| TA12-BK | 1.2 |
0.3 |
ポリウレタン |
平滑 |
黒 |
導電樹脂 粗目付 |
25 |
0.7~0.8 (対紙類) 0.3~0.4 (対鉄系) |
1000 |
水平部 表面透明樹脂採用で クリーン搬送 |
| SNTC-RB20B | 2 |
0.25 |
低硬度 ポリウレタン |
縦溝目付 |
緑 |
ポリウレタン タフタ目付 |
25 |
0.9~1.0 (対紙類) 0.3~0.4 (対鉄系) |
1000 |
傾斜部 高グリップ縦溝目付で 急起動停止に対応 |
| TA12 | 1.2 |
0.3 |
ポリウレタン |
平滑 |
青 |
導電樹脂 粗目付 |
25 |
0.7~0.8 (対紙類) 0.3~0.4 (対鉄系) |
1000 |
水平部 |
| TC | 1.4 |
0.3 |
ポリウレタン |
平滑 |
緑 |
導電樹脂 粗目付 |
40 |
0.6~0.7 (対紙類) 0.3~0.4 (対鉄系) |
1000 |
水平部 |
※標準伸長率2％
